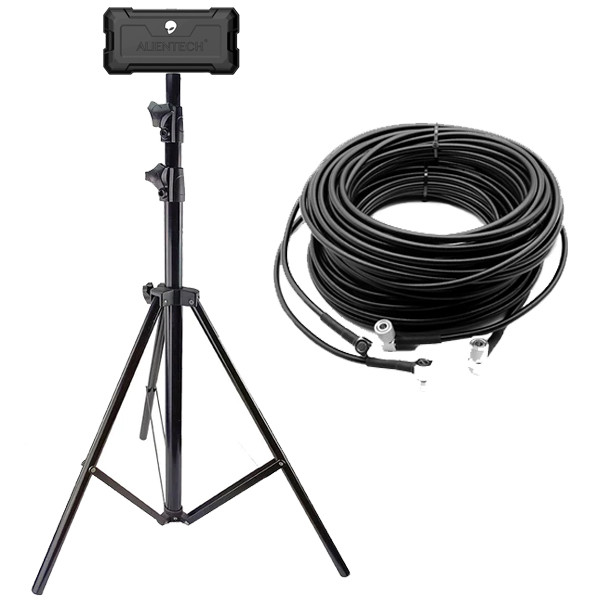

Комплект Alientech DUO3 + 12 м кабелю + Штатив

Підсилювач сигналу антени ALIENTECH DUO 3 підсилює сигнал антени

DUO 3 Signal Booster — це портативний пристрій, який широко використовується в індустрії безпілотних літальних апаратів (БПЛА) і Wi-Fi зв'язку. Він працює одночасно в частотних діапазонах 2.4G, 5.2G і 5.8G, що робить його дуже універсальним і здатним поліпшити зв'язок у різних застосунках.

Міцніший і потужніший

В антені Alientech DUO 3 збільшена потужність, оптимізований просторовий дизайн і подвоєна потужність підсилювача. Це означає, що радіус дії сигналу збільшиться більш ніж удвічі, що дасть змогу Вам досягти нових висот і досліджувати незвідані території. Але це ще не все! Також доданий абсолютно новий чип, який підвищує швидкість передавання даних. Фактично, він учетверо швидший за свого попередника DUO II.

Технологія Mu-Mimo:

Завдяки подвійним функціям передавання та приймання сигналу ви зможете підвищити рівень сигналу та поліпшити загальну продуктивність навіть у місцях зі слабким сигналом. Alientech DUO 3 не обмежується лише певним діапазоном частот. Це універсальна потужна станція, що підтримує майже всі частотні діапазони 5G, розширивши колишній діапазон 5,8G до широкого діапазону 5,15-5,85 ГГц. Це означає сумісність із ширшим спектром бездротових пристроїв, тому ви зможете підняти свій дрон на нову висоту.

Корпус пристрою

Зміни також відбуваються і у відділі міцності. Завдяки гладкій рамі з алюмінієвого сплаву цей передавач здатний витримати найсуворіші пригоди. Крім того, конструкція з алюмінієвого сплаву оптимізує тепловідведення, забезпечуючи найвищу продуктивність модулів і чипів.

На нові висоти без обмежень

Збільшена ємність акумулятора до 3000 мА, що дає змогу збільшити час роботи в режимі очікування. Більше не потрібно турбуватися про те, що під час польоту у вас закінчиться заряд. DUO 3 прикриє вашу спину. Отже, якщо ви вирішили підняти свої пригоди з дроном на нову висоту, то антена ALIENTECH DUO 3 — це ваш найкращий помічник. Приготуйтеся злетіти в небо та зробити захопливі кадри, як ніколи раніше. Настав час розкрити справжній потенціал вашого дрона.

Підвищуйте сигнал, покращуйте зв'язок

DUO 3 Signal Booster — незамінний інструмент для різних програм, включно з дистанційним керуванням безпілотними літальними апаратами, передавання сигналів Wi-Fi та цифровим відео з використанням технологій OcuSync і Lightbridge. Пристрій сумісний зі стандартами IEEE 802.11a/b/g/n/ac, які використовуються для передавання даних і зв'язку в бездротових мережах. Ці стандарти забезпечують різні максимальні швидкості бездротового передавання даних і частотні діапазони для різних застосувань. Підсилювач сигналу DUO 3 підтримує технології поширення спектра, багатоканальної модуляції, дуплексування з розподілом за часом і цифровим передаванням відео. Він обладнаний функціями автоматичного перемикання частот, вибору каналів і підтримки багатоканальності, що дає змогу йому підвищувати рівень і якість сигналу за мінімізації перешкод. Пристрій здатний збільшувати відстань передавання та покращувати дальність дистанційного керування. Воно відповідає стандартам FCC і CE, що гарантує його відповідність нормативним вимогам до потужності передавання та якості сигналу.

Аксесуари для під'єднання:

Зовнішній коаксіальний кабель розширення:

DUO 3 також можна використовувати з коаксіальними кабелями. Через розрахунок ми підготували для вас коаксіальні кабелі різної довжини для досягнення вашої мети. Довжина цих кабелів вибирається залежно від конкретних характеристик і фізичних властивостей кабелю. У режимі 5,8G довжина може досягати 35 м.

Конектори: QMA FEMALE/MALE з можливістю блокування

Кабель:

Тип кабелю: RG223/CG240/RG8

Гнучкий коаксіальний кабель, 50 Ом типу RG223/CG240/RG8

Застосовуваний стандарт: MIL-C-17

RG223		CG240		RG8
Конструкція	Матеріал	0.D (mm)	Матеріал	0.D (mm)	Матеріал	0.D (mm)
1 Внутрішній провідник	Срібний мідний  дріт	0.90	Наголена мідь	1.42	Алюміній із мідним покриттям	2.74
2 діелектрик	Полиэтилен	2.95	Полиэтилен	3.81	Полиэтилен	7.24
3 Зовнішній провідник	Подвійне посріблене мідне плетіння	3.95	Алюмінієва фольга + обплетення з місячної міді	4.52	Самоклейний алюмінієвий фольга + луджений мідний дріт	8.00
4 Обмотки	Чорний ПВХ	5.30	Чорний поліетилен	6.10	Чорний поліетилен	10.16

Електричні Характеристики:

	RG223	CG240	RG8
Опір кабелю	50 ohm	50 ohm	50 ohm
Місткість	101.05 pF/m	79.4 pF/m	78 pF/m
Швидкість	66%	84%	85%
Випробування на іскроутворення	5000 Vrms	5000 Vrms	8000 Vrms
Пікова напруга (кВт)	1.4 W	5.6 W	16 W
Робоча частота	12 GHz Max	18 GHz Max	21 GHz

Механічні та екологічні Характеристики:

	RG223	CG240	RG8
Вага	60 g/m	62 g/m	80 g/m
Радіус вигину	25 mm	30 mm	51 mm
Діапазон температур	-25~+70°C	-40~+80°C	-40~+80°C
Відповідність RoHS	Відповідний	Відповідний	Відповідний

Загасання (типове значення за 25 °C і рівня моря):

	RG223	CG240	RG8
Частота (МБц)	Загасання (дБ/м)	Загасання (дБ/м)	Загасання (дБ/м)
100	0.13
400	0.27		0.10
450		0.173
900		0.248
1000	0.44		0.16
2500		0.424
3000	0.82		0.28
5000	1.10		0.38
5800		0.668
6000	1.27		0.42

Металевий штатив із триточковою опорою для антени Alientech

Зручне регулювання висоти:

Телескопічна центральна стійка, висота регулюється від 95 см до 280 см. Кріплення завдяки міцному гвинтовому замку. Виготовлений із міцних і довговічних металевих труб для безпечного та тривалого використання

Конструкція ніжок штатива:

Центральна стійка з'єднує ноги штатива для додаткової стійкості. Тринога стійка для колонок легко складається й поміщається в сумку для зручного транспортування. На ній можна розмістити антенне обладнання вагою до 5 кг. Ноги штатива можна висувати та стабілізувати, а збільшена конструкція ручки робить обладнання стійкішим.

Механізм фіксації натягу:

Конструкція з механізмом фіксації натягу типу "ручка" витримує максимальну вагу пристрою, закріпленого на штативі, запобігаючи його руйнуванню.

Нековзні ніжки:

Універсальна підставка для колонок із нековзними гумовими ніжками. Рівномірний розподіл довжини робить підставку надзвичайно стійкою й надійною. Дуже добре підходить для використання в приміщенні та на вулиці.

Високочастотний кабель подовжувач із роз'ємами QMA під антени ALIENTECH для дронів, 12х2 метрів

Пропонований кабель Alientech RG-223, завдовжки 12x2 метрів, з роз'ємами BNC-BNC, ідеально підходить для з'єднання дводіапазонної антени з підсилювачем Alientech і видалення його на відстань до 12х2 метрів. Він забезпечує збільшення потужності та стабільності бездротового сигналу, підвищуючи якість передавання та приймання сигналу між квадрокоптером і пультом керування. Цей кабель також покращує керованість дроном і збільшує відстань передавання сигналу втричі. Кабелі проходять повне тестування на брак збоїв і мають високу діелектричну стійкість до напруги 1500 Vrms. Коаксіальний кабель має опір 50 Ом, призначений для роботи в діапазоні частот до 4,0 ГГц за максимальної напруги 500 В і діапазону робочих температур від -40 °C до 85 °C. Він обладнаний чорною оболонкою ПВХ типу IIA, що має зовнішній діаметр 0,212 дюйма. Роз'єм A є штекером BNC під прямим кутом (90°) з позолоченими контактами та корпусом із нікельованої латуні, що забезпечує надійне з'єднання впродовж 500 циклів. Роз'єм B є вилкою BNC під прямим кутом (90°), також із позолоченими контактами та корпусом із нікельованої латуні, що гарантує довговічність упродовж 500 циклів з'єднання.

Особливості:

• Опір: 50 Ом, розрахований на 4,0 ГГц Макс. / 500 В Макс. /От -40°C до 85°C
• Роз'єм A: Штекер BNC під прямим кутом (90°), з позолоченими контактами та корпусом із нікельованої латуні (500 циклів з'єднання)
• Роз'єм B: Вилка BNC під прямим кутом (90°), з позолоченими контактами та корпусом із нікельованої латуні (500 циклів з'єднання)

Втрата потужності на довжині кабелю:

• 1 метр: 2,4 г=1,23 дБ 5,8 г=1,8 дБ.
• 2 метра: 2,4 г=1,62 дБ 5,8 г=2,4 дБ.
• 3 метра: 2,4 г=2,43 дБ 5,8 г=3,6 дБ.
• 4 метра: 2,4 г=3,24 дБ 5,8 г=4,8 дБ.
• 5 метрів: 2,4 г=4,07 дБ 5,8 г=6,01 дБ.
• 6 метров: 2,4 г=4,89 дБ 5,8 г=7,2 дБ.
• 7 метров: 2,4 г=5,7 дБ 5,8 г=8,4 дБ.
• 8 метров: 2,4 г=6,52 дБ 5,8 г=9,6 дБ.
